Wat qua veiligheid in bedrijven nog wel eens over het hoofd wordt gezien, is dat naast noodverlichting en vluchtwegen, volgens de Europese Richtlijn 92/58 (Europese voorschriften voor de veiligheids- en/of gezondheidssignalering op het werk) ook leidingmarkeringen voor uw bedrijf van groot belang zijn. In Nederland kent men voor het markeren van leidingen de norm NEN 3050 (voor België geldt de norm NBN 69). Deze normen geven aan dat leidingen waar gassen en vloeistoffen doorlopen, door de werkgever minimaal geïdentificeerd moeten worden door het aanbrengen van een kleur op een leiding. Een voorbeeld hiervan is de leidingmarkeringspijl ontvlambare koelmiddelen.

Voor deze kleurmarkering zijn binnen de NBN 69 en NEN 3050 precieze normen vastgesteld. Aan iedere groep stoffen (zoals water, gassen of zuren) wordt daarbij een bepaalde identificatiekleur gekoppeld (zie de tabel hieronder). Om hierin een bepaalde eenheid te creëren en om verwarring te voorkomen, worden bij de verschillende identificatiekleuren RAL codes aangegeven. De leidinmarkeringen die u op ESVSHOP.nl kunt bestellen, zijn uiteraard allemaal volgens de normen NBN 69 en NEN 3050.

"De NEN 3050 norm is de Nederlandse norm voor het
kleurgebruik voor het merken van pijpleidingen voor het vervoer
van vloeibare of gasvormige stoffen in landinstallaties."

MediumKleurRALContrastRAL
Gassen en vloeibare gassen uitgezonderd luchtOkergeel1004Zwart9005
Lucht & vacuümLichtblauw5012Wit9003
StoomZilvergrijs9006Zwart9005
WaterGrasgroen6010Wit9003
Basen (logen)Violet4001Wit9003
Minerale, plantaardige en dierlijke oliën, vloeibare brandstoffenOkerbruin8001Wit9003
ZurenOranje2008Zwart9005
Overige vloeistoffenZwart9005Wit9003
BrandblusmiddelenRood3000Wit9003

Uitvoerige leidingmarkering

In de ons omringende landen kent men wat strengere normen wat betreft leidingmarkering (in Duitsland gaat alles bijvoorbeeld volgens de DIN 2403). Volgens deze strengere normen zijn, naast de kleurmarkering, ook de volgende punten betreffende leidingmarkering noodzakelijk:

  • Vastleggen van de stromingsrichting aan de hand van pijlen;
  • Tekst met / Naam van de inhoud van de leidingen;
  • Functie van de leidingen;
  • Gevaarsymbolen voor leidingen met gevaarlijke stoffen.

Ten behoeve van de veiligheid van uw werknemers en om de overzichtelijkheid op de werkplek te vergroten, raden wij u aan uw leidingen, naast kleurmarkering, ook van de meer uitvoerige markering te voorzien!

Waar moet u uw leidingmarkering aanbrengen?

Volgens de Europese richtlijn 92/58 is de werkgever verplicht alle leidingen en verbindingspunten van leidingen door leidingmerkers te identificeren. Het is voor u als werkgever belangrijk om te weten, waar deze leidingmarkering nu precies aangebracht dient te worden. De volgende punten zijn hierbij belangrijk om te onthouden. Plaats de leidingmarkering:

  • Op een start- en eindpunt van een leiding;
  • Wanneer de richting van de leiding verandert;
  • Op punten waar een leiding door een muur of vloer gaat (aan beide zijden)

Daarnaast kunt u voor de duidelijkheid op lange rechte stukken leiding uw leidingmarkering op regelmatige afstand van elkaar plaatsen in de looprichting van de vloeistof of het gas.

Veiligheid voor alles!

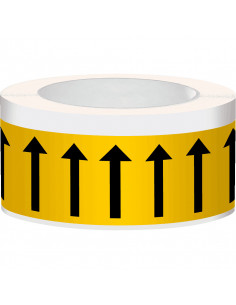

Ongeïdentificeerde leidingen kunnen voor uw werknemers en uw bedrijf grote gevaren opleveren. Bent u ook van mening dat een uitvoerige leidingmarkering de veiligheid in uw bedrijf sterk zou kunnen verbeteren? Op ESVSHOP.nl vindt u onder andere richtingspijlen en leidingmarkeringsetiketten om zelf te beschrijven, waarmee u uw leidingen op een correcte en verantwoorde manier kunt markeren.

Bekijk ook ons complete assortiment leidingmarkeringen.

Bent u benieuwd welke leidingmarkering goed bij uw bedrijf zou passen of zou u meer informatie willen ontvangen over leidingmarkering? Neemt u dan gerust vrijblijvend contact met ons op, wij helpen u graag!
